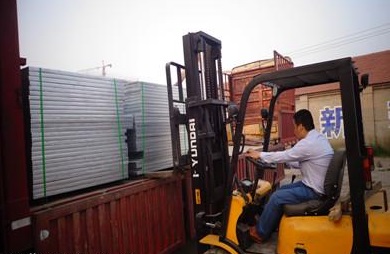

平台钢格板外形尺寸的确定需要考虑安装、加工、运输的方便。还要考虑钢格板的尺寸均受铺吊和搬运过程中的受力限制,可拆卸铺板的尺寸还需考虑到使用人工搬运时的重量限制。如果钢格板规格型号太小不建议做太大的尺寸,容易变形;大规格型号的长度建议不要超过3米,宽度保持在1.5米内,这样方便加工、装卸、好运输。钢格板可以做分块处理,麻花钢方向可以分成若干块,但是需要注意扁钢方向不可以分,那样就不能满足承重要求了。钢格板在各领域平台的应用,一定要确定好受力方向,扁钢方向垂直于梁搁置!
钢格板的支承跨度一般根据平台上设计荷载大小和主体结构布置情况以及荷载的传递方式而决定。传统的设计方案均为框架上设主梁(或设备梁),主梁上设次梁(即肋梁);主梁跨度为框架柱间距,位置一般是在框架跨度之间均布或设备安装位置布置;次梁则按钢格板的挠度要求布置,虽然钢格板的支承跨度可达2000mm,钢格板尺寸越大支承钢格板的肋梁要大。综合计算考虑,钢格板的支承跨度一般定为1200mm左右.无论在强度、稳定性、舒适程度、综合用钢量等方面都比较好。
踏步板尺寸:
最小宽度为600mm,最大宽度不宜大于1200mm.对于单人通过的楼梯,其两斜梁或护栏之间的宽度应不小于600mm;当楼梯频繁地承受几个人同时交叉通过或用作人员的撤离路线时,梯宽应增加到l200mm. 楼梯踏步板的突沿处应能承受1.5kn的荷载,当宽度不大于1200mm,该荷载作用在100mm×100mm面积上;当宽度大于1200mm,在每对称的600mm处加荷载1.5kn,楼梯踏板的挠度应不超过跨距的1/500. 楼梯踏板和梯段平台应具有良好的防滑性能.相邻的上下两块楼梯踏步板的垂直投影的搭接部分应不小于10mm.
尺寸允许偏差
任何一块钢格板的尺寸均受铺吊和搬运过程中的受力限制,可拆卸铺板的尺寸还需考虑到使用人工搬运时的重量限制。

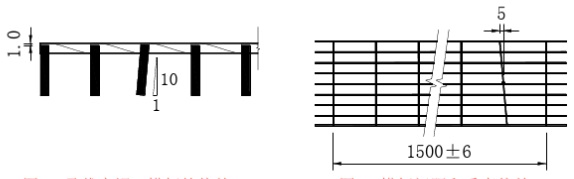

1、 承载扁钢的不垂直度应不大于扁钢宽度的10%。横杆位置偏差:横杆表面应不超出承载扁钢表面1mm;横杆两端通常应不超过钢格板两侧端面2mm。
2、横杆偏斜及间距偏差:横杆边缘对钢格板中心的偏斜应不大于5mm:在任意1500mm长度 内,两端横杆间距的允许偏差为土6mm。

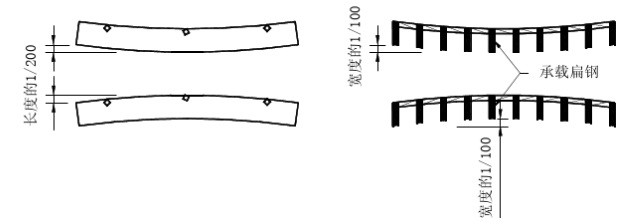

3、纵向弯曲:钢格板的纵向弯曲挠度应不大于长度的1/200。横向弯曲:钢格板的横向弯曲挠度(在包边前)应小于宽度的1/100。
4、对角线偏差:钢格板由于尺寸公差而引起对角线的相对偏差,不应大于土5mm。
