产品展示
球接栏杆
球接栏杆

       球接栏杆采用球接点、普通钢热浸锌或不锈钢,工厂化生产。具有新颖美观、安装方便、坚固耐用、免维护等特点。广泛适用于矿山、电力、石化、机械、轻工、造船、铁路、道路、桥梁、码头、学校、水厂、污水处理厂和园林等领域的走道、平台、楼梯、和隔离栏等。产品符合国际标准:英国BS6399和BS6180、澳大利亚1650-1985等,以及中国标准4053.3-83.

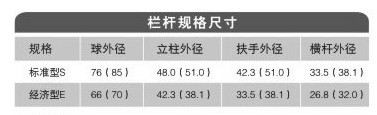

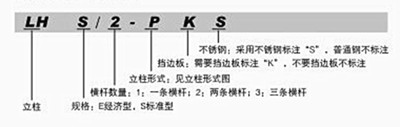

球接栏杆规格及表示方法



     注明:
     1、钢管尺寸:上表中括号前是碳钢的尺寸,括号内不锈钢的尺寸。
     2、立柱间距:主要是1000,1200,1500mm三种。
     3、栏杆高度:
         (1)双杆:
          A:水平栏杆:扶手的最小高度1100mm;
          B:楼梯斜栏杆:扶手的垂直高度最小为900mm
        (2)三杆:通常为1200mm (
        (3)单杆或三杆以上的按设计;
    4、横杆与立柱的联接方法;
         <1>一般采用焊接固定的方法,焊位处作局部防锈处理。
         <2>也可用紧定螺钉或销固定,安装时需现场配钻相应的安装孔。
球接栏杆的结构形式







球接栏杆的安装
      一、水平安装
           1、安装空间充裕时
              (1)排列立柱及管件使其平行于安装部位。
              (2)由两头穿立柱于栏杆管件。
              (3)扶正扶手栏杆并安装固定螺栓。
              (4)定位并旋紧螺栓,必要时加入垫片。
           2、安装空间不足时
              (1)固定末端立柱,将扶手栏杆穿过立柱。
              (2)穿立柱于栏杆管件并将垫块垫在地板下。
              (3)继续穿立柱,将垫块垫到后一个立柱下,将前一个立柱移到固定位置。
              (4)安装螺栓及找平,必要时加入垫片。
     二、阶梯安装
          (1)为了安全请由第一阶安装。
          (2)第一阶安装定位后,安装第二个立柱,但不要紧固。
          (3)穿入栏杆管件至第一根立柱半个球位,其余部分悬空。
          (4)穿栏杆管件于第二,第二根立柱,并使其超出第一根立柱约75mm。
          (5)安装弯头并焊接固定。
          (6)安装余下的立柱并固定。

球接栏杆案例
