钢格板排版设计图文说明
发布人:管理员   发布时间:2012-4-8

      钢格板制造商应根据钢结构平台上构件及洞口布置图进行钢格栅板的排板设计。 制造商的排板设计图应符合设计人的设计意图,并经设计单位的认可后方可进行生产制造。

       一、 钢格板扁钢间距有30mm、40mm、60mm三种系列,为减少加工时间和降低损耗,对钢格板的排版尺寸进行规定。规定如下:
       标准原板尺寸为6100LB×995mm,排板时应以995mm为宽度,板与板之间应留5-1Omm间隙,用最后一块补足余下的尺寸,见图1和2。
       如果板宽不足995mm应从(钢格板的扁钢数目与其相应的总体名义宽度)表中选用最接近的宽度,如1250LB×590mm的板应改为1250LB×605mm。钢格板长度可任选,但最好选用50mm的整倍数。见图3.



                             图1    正确                                           图2    不正确                                          钢格板排版设计图



     钢格栅板的排板应保证负载扁钢为承载构件,方向不得颠倒,见图4;  铺板遇设备(或管道)洞口且开孔大于等于180mm时,应与设备(或管道)外保温边缘间留有20mm间隙,且靠近设备(或管道)一侧的包边板应采用100x4的扁钢作为堵头板,见图5;



                                图4  钢格栅板的放置方向                              图5  与设备的间隙

       、钢格栅板负载扁钢两端在梁上的支承长度每端不小于25mm;两块板的安装间隙为10mm,且两块板的下部必须有可靠的支承,不得出现悬空现象,见图6;



                                             图6  钢格栅板的安装间隙

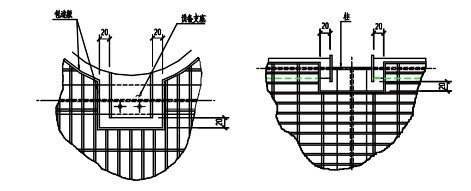

   遇设备支座及柱时,钢格栅板应切口,且切口处设包边板,应使用与负载扁钢同规格的扁钢或型钢进行包边。包边板与支座及柱的间隙见图7



                                              图7  钢格栅板的切口
