隐形井盖钢格栅的设计及注意事项
发布人:管理员   发布时间:2017-6-13

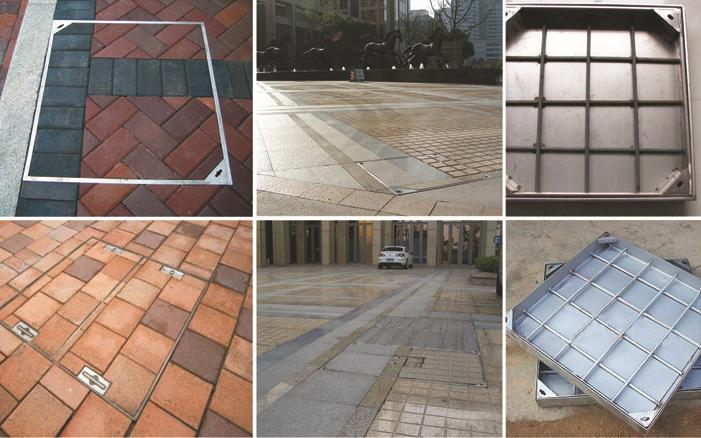

         在现代城市竞争中,“精细化设计”已经成为加强城市道路软环境建设的重要手段,也是全面提升城市品质的必然之选。隐形井盖选材可采用镀锌钢板或不锈钢板,内外框主结构均一次性折弯成"L"形,并焊接而成,内框可选焊接钢筋,加强内框强度及稳固性的同时,还能有效附结填充的砂浆。此结构由于结构紧凑,并具有更好的承载性能及稳定性,被广泛运用于多数场合,如小区路面、临街路面等。







隐形井盖的设计

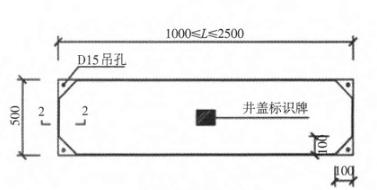

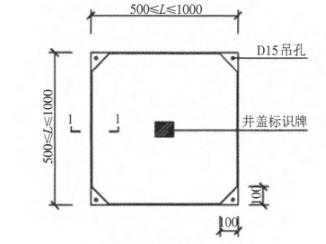

         隐形井盖的设计是为保证残疾人通行顺畅、提高人行道整体景观,可将人行道上市政公用管线检查井“隐性化”,并细部设计隐形井盖结构。    隐形井盖由顶面钢槽和钢格栅板组成。安装时配以钢框组成的预埋件。隐形井盖一适用于边长L<800mm的方形或直径R< 800mm的圆井;隐形井盖二适用于宽度L>800mm 的电缆井或盖板井。井盖检修时,隐形井盖应尽量平顺放置,避免倒扣或侧立放置。






        人行道上的隐形井盖面层铺装和人行道面砖 铺装材料一致,遇到盲道砖时应与之接顺,当隐 形井盖横跨非机动车道和人行道,且人行道与非 机动车道不共面情况下,隐形井盖位于非机动车 道范围内的区域路面作封盖处理,表面铺装同非机动车道。

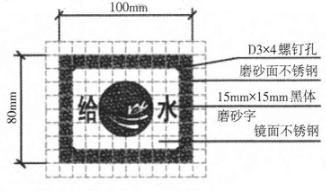

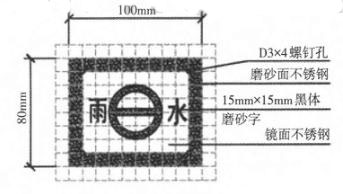

        标识权属单位“铭牌”的标识牌可采用不锈钢材质,厚度为2mm,局部根据图案和文字作腐 蚀磨砂处理。采用自攻螺钉固定于隐形井盖铺装 层上,必要时背面涂强力胶,安装时应保持标识 牌四边与铺装走向一致。若是燃气和电力井标识 牌图案部分采用冲压工艺使之内凹0.5mm,凹槽内应涂刷红色反光漆。





注意事项
         (1)原则上,圆形检查井采用双层井盖设计,电缆沟等方形井采用单层井盖设计。
         (2)市政检查井隐形井盖施工前,应根据所在地段铺装情况确定隐形井盖总厚度,据此降低原市政井口标高,并预留 50mm 空隙以便隐形井盖调平。骑线检查井盖需考虑采用多种铺装材料拼合而成,各种材料的颜色和质地应与周边铺装相融合。
         (3)钢格栅板只用于人行道和非机动车道上,严禁上车。
         (4)隐形井盖安装时应注意:隐形井盖在硬质铺装面上时,井盖内的铺装缝隙和材料与周边石材缝隙保持一致,同一路段和区域井盖开启方向保持一致。
         (5)检查井与道路衔接应平顺,设置于人行道上的井盖宜采用隐形井盖(井盖上贴面与人行道铺装一致),检查井井框与路面高差不应大于±5mm,井盖与井框高差不应大于±3mm。 检查井盖上应在醒目位置标注专业管线类型。
        (6)工厂制作的隐形井盖需提供各种原材报告、出厂合格证等相关文件,并送成品进行检测。现场制作需提供专业资质,原材料需报检,成品需检验,施工应及时做好送样与报检
