复合钢格栅板快捷准确的安装方法
发布人:管理员   发布时间:2018-3-23

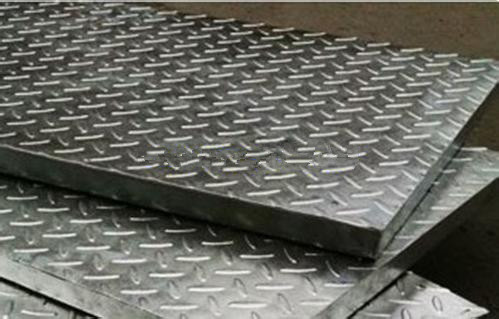

          复合钢格栅板是由具有一定横跨能力的钢格栅板和密封表面的花纹板组合而成的一种产品,外表热镀锌,可以起到防止氧化的作用。复合钢格栅板具有通风,采光,散热,防滑,防爆等性能。但是现今对复合钢格栅板的安装没有统一规范的标准,以至于其安装手段各式各样,有的无法达到应该有的安装工艺要求,所以现在需要提供一种快捷、准确且实用性高,能够有效提高复合钢格栅板安装质量的方法。







复合钢格栅板的安装方法
          步骤 1 :将需要安装复合钢格栅板的区域划分为若干拼块,并将每个拼块均做标号,绘制复合钢格栅板排版布置图 ;首先对需要安装复合钢格栅板的区域进行整体的实地测量,测量其长度、宽度或者是半径、弧度等参数,然后根据这些参数绘制按同等比例缩小的区域轮廓图,并且标明需要预留孔洞或者添加台阶板等的位置,根据安装区域的特点,对轮廓图进行拼块的划分,因为整体区域往往面积较大,无法实现由一套复合钢格栅板即可覆盖形,可根据区域特点分成两个或者多个拼块,而拼块相连接的位置即需要焊接的位置,即焊缝,在绘制的时候一般不将焊缝绘制成一条直线的形式,因其强度较低,往往将焊缝绘成相互交错的形式,可增加应力强度,某个位置需要预留孔洞或者添加溢流堰的,则在相应位置进行标注,在分割拼块的时候孔洞或溢流堰由两块相邻的拼块共同组成,同时还要注意的是对于边缘处拼块,也就是与支撑梁固定的拼块,其和支撑梁的接触长度,要不小于拼块最大长度的三分之一,才能保证其和支撑梁的焊接强度。
         步骤 2 :根据每一个拼块的形状制作相同形状的单个复合钢格栅板,并在每个单个复合钢格栅板标记上标号,形状相同的拼块和单个复合钢格栅板的标号相同 ;标号的目的是为了在拼接的时候不会发生错误,根据标号进行拼接。
         步骤 3 :在需要安装钢格栅板的区域,将单个复合钢格栅板进行组合拼接,并将边缘的单个复合钢格栅板与支撑梁固定,在对单个复合钢格栅板进行拼接的时候,按照复合钢格栅板排版布置图上的每个拼块的标号找到对应标号的单个复合钢格栅板,然后将单个复合钢格栅板按照复合钢格栅板排版布置图的位置进行安装。将单个复合钢格栅板按照从四周到中心的顺序依次进行组合拼接。


         单个复合钢格栅板在进行拼接时,先将在前的单个复合钢格栅板固定后再进行下一个单个复合钢格栅板的固定。单个复合钢格栅板与支撑梁之间的搭接长度≥ 25mm,且相邻的两个单个复合钢格栅板之间的空隙小于15mm。对于安装后不再对复合钢格栅板进行拆装的情况,将单个复合钢格栅板与支撑梁焊接在一起,焊接完成后去除焊渣,并在焊缝处喷涂颜色与复合钢格栅板颜色相同的防锈漆 ;对于安装后要求对复合钢格栅板为可拆装式结构时,采用安装夹将复合钢格栅板与支撑梁固定在一起,每块单个复合钢格栅板至少采用四个安装夹。安装复合钢格栅板的区域为非矩形或正方形的不规则形状。安装复合钢格栅板的区域内设有预留孔洞,预留孔洞的直径大于钢格栅板的格子边长,所述预留孔洞由相邻的两个单个复合钢格栅板拼合而成。

         综上所述,复合钢格栅板的安装采用拼装工艺,适用于为非矩形或正方形的不规则形状的区域和需要预留孔洞的区域,事先将需要安装复合钢格栅板的区域划分为若干拼块,将每个拼块进行标号,然后绘制整体的排版布置图,在加工复合钢格栅板的时候根据每个拼块的形状而制作,使单个复合钢格栅板的形状与相应的拼块形状一致,并且给予相同的标号,在安装的时候将多个单个复合钢格栅板按照排版布置图进行拼接,完成整体区域的钢格栅板的安装,采用这样的安装技术准确快速,并且可根据需要安装复合钢格栅板区域的特点来绘制排版布置图,可将每个拼块分割的可大可小,并且相邻拼块之间的连接轮廓也可以根据需要绘制,连接强度较大的则绘制的连接轮廓大一些,并且绘制出预留孔洞的位置,然后根据拼块的形状制作每一个单个复合钢格栅板的形状,再进行拼接,此方法比以往的整体或者分片的盲目安装更加具有目的性,使操作更准确,减少了不必要的废料产生,并且采取从四周到中心拼接的形式,形成圆周状的施工区间,增加了作业位置,可使更多工人操作,加快了速度。
